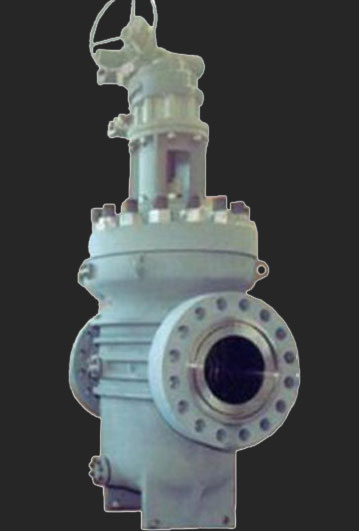

Válvula compuerta de doble expansión

Ver Catálogo actualizado » CLICK AQUI «

COMPUERTA DE DOBLE EXPANSION, PASO COMPLETO Y CONTINUADO POR API-6D, CLASE 600 A 1500, ANSI B16.34, EXTREMOS BRIDADOS RF O RTJ, OPERADA CON VOLANTE Y CAJA DE ENGRANES DE DOBLE VELOCIDAD O DE ACCIÓN DIRECTA SEGÚN EL DIAMETRO, VÁSTAGO LIBRE DE MANTENIMIENTO CON EMPAQUE DE METAL RECUBIERTO DE CARBURO DE TUNGSTENO Y ANILLO DE INTERCONEXIÓN MECÁNICAMENTE ENERGIZADO CON SELLO DE METAL CRA, DOBLE BLOQUEO EN EL MISMO SENTIDO DEL FLUJO Y PURGA, DE ACUERDO A ISO 14313/ISO 10497 A PRUEBA DE FUEGO, CON CAVIDAD AISLADA EN LAS POSICIONES TOTALMENTE ABIERTA O CERRADA, SEGMENTOS AISI 410 FORJADOS RECUBIERTOS DE CARBUROS DE TUNGSTENO EN SU TOTALIDAD POR LAS PARTES SUPERIOR, INFERIOR Y EN LAS DOS CARAS, SELLO METAL A METAL FUGA CLASIFICACION A, SELLOS INDEPENDIENTES Y BIDIRECCIONALES EN AMBOS ASIENTOS.

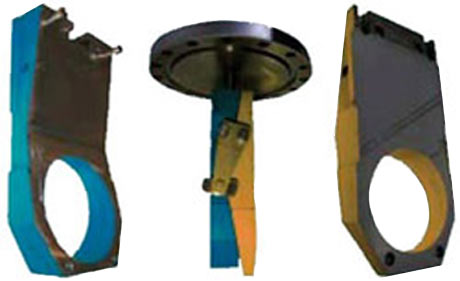

SEGMENTOS





ACABADO ESPEJO

MATERIAL DEL CUERPO: ASTM A 216 GR. WCB Y ACCESORIOS EN CONTACTO CON EL FLUIDO CUMPLE CON NACE-MR-01-75 ÚLTIMA EDICIÓN; MATERIAL DE LOS SEGMENTOS DE LA COMPUERTA Y DE LOS ASIENTOS: ACERO FORJADO AISI 410 CON RECUBRIMIENTO DE CARBURO DE TUNGSTENO EN TODA LA SUPERFICIE INTERNA Y EXTERNA, MATERIAL DEL VÁSTAGO: AISI 410, EMPAQUE DEL VÁSTAGO: VÁSTAGO LIBRE DE MANTENIMIENTO CON EMPAQUE DE METAL RECUBIERTO DE CARBURO DE TUNGSTENO Y ANILLO DE INTERCONEXIÓN MECÁNICAMENTE ENERGIZADO CON SELLO DE METAL CRA, BONETE APERNADO, VÁLVULA DE VENTEO Y VÁLVULA DE DREN, NIPLE, TAPÓN CIEGO. PRUEBA DE HERMETICIDAD CON LA ESPECIFICACIÓN ISO 14313 PERO DE ACUERDO AL CRITERIO DE ACEPTACIÓN DEL API-STD-598.
